纯石墨垫片,带光滑的不锈钢嵌件
克林格石墨层压板SLS特别适用于高达450°C的高温下弱法兰。®
垫片材料由膨胀的石墨层组成,粘在由0.05制成的1.4401mm光滑金属板箔上。粘合剂层通过精确控制的过程施加,可以将粘合剂的量保持在石墨量的1%以下,以确保粘合剂的均匀分布。
KLINGER石墨层压板SLS适用于低表面压力的法兰 。
Fire Safe acc. to DIN EN ISO 10497, BAM tested
1.0 mm | 1.5 mm | 2.0 mm | |||
石墨层的密度 | DIN 28090-2 | g/cm³ | 1.0 | 1.0 | 1.0 |
石墨的纯度1) | DIN 51903 | % | ≥ 99.0 | ≥ 99.0 | ≥ 99.0 |
不锈钢金属板 | 金属材料 |
| 1.4401 | (ODER 1.4404) | 0.05 |
可压缩性 ASTM F 36 A | % | 40 - 50 | 40 - 50 | 40 - 50 | |
回弹率 ASTM F 36 A | % | 10 - 15 | 10 - 15 | 10 - 15 | |
应力松弛 DIN 52913 | 16 小时 / 50 MPa / 300 °C | MPa | ≥ 45 | ≥ 45 | ≥ 45 |
克林格冷/热压缩 | 23 °C 时厚度减小 300 °C时厚度减小 | % | 42 - 48 | 42 - 48 | 45 - 50 |
泄漏率 λ | DIN 28090-2 | mm/Sxm | < 0.06 | < 0.10 | < 0.10 |
石墨层氯化物含量2) | DIN 28090-2 | ppm | ≤ 40 | ≤ 40 | ≤ 40 |

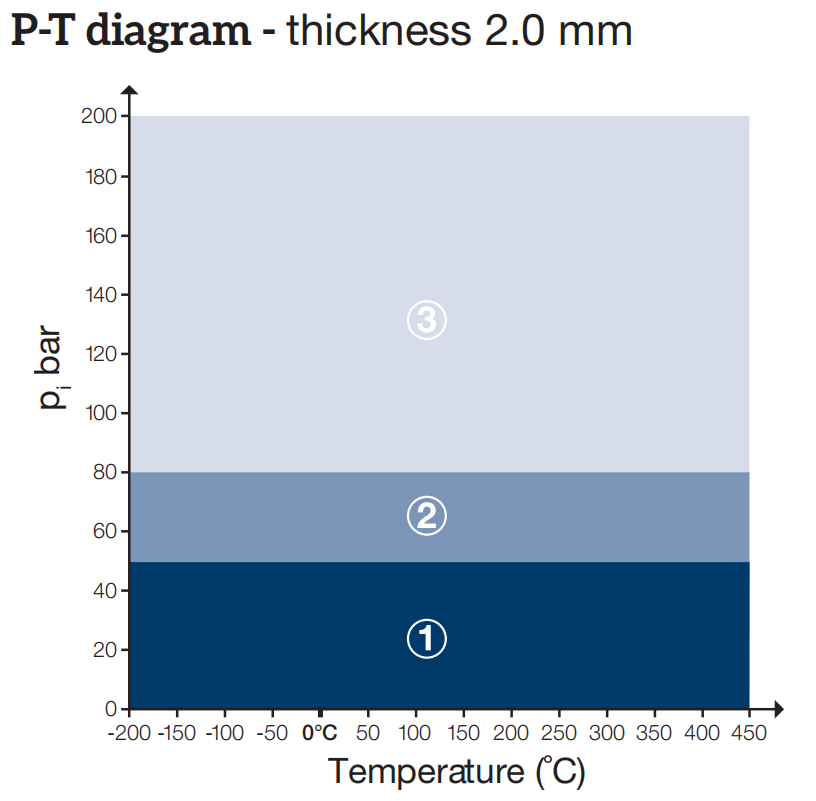

大小 | 1000 x 1000 mm, 2000 x 1000 mm |
厚度 | 0.6 mm、0.8 mm、1.0 mm、1.5 mm、2.0 mm、3.0 mm |
公差 | 厚度 ± 5% |
可根据要求提供其他厚度、尺寸和公差。
Copyright © 2023-2025 赫克尔密封技术(南京) 版权所有
