Top-Chem-2006 是一种经过优化的改性 PTFE，可用于碱性应用。 添加硫酸钡改善了 PTFE 的机械性能并增加了 PTFE 材料的操作范围。 Top-Chem-2006 设计用于碱性环境，不能与强酸一起使用
聚四氟乙烯填充硫酸钡。
适用于化工行业的广泛应用。
BAM-tested, DIN-DVGW,DNV GL approval, TA-Luft (Clean air),
FDA conformity
压缩率 ASTM F 36 M | % | 4 | |
回弹率 ASTM F 36 M | % | 40 | |
应力松弛 DIN 52913 | 30 兆帕， 16 小时 / 150 °C | MPa | 18 |
克林格冷/热压缩 | 23 °C 时厚度减少 260 °C | % | 12 |
泄漏率λ | DIN 28090-2 | mg/s x m | 0.01 |
泄漏率λ | VDI 2440 | mbar x l/s x m | 3.60E-06 |
厚度/重量增加 | H2SO4， 100 %： 18 小时 / 23 °C HNO3， 100 %： 18 小时 / 23 °C NaOH， 33%： 72 小时 / 110 °C | % | – |
密度 | g/cm3 | 3.0 | |
密度 | ρO | Ω | 1x10E13 |
平均表面电阻 | ρD | Ω cm | 1.2x10E13 |
平均比容电阻 | Ed | kV/mm | 16.7 |
平均介电强度 | 50 Hz | tan δ | 0.083 |
平均功率因数 | 50 Hz | εr | 4.2 |
平均介电系数 | λ | W/mK | 0.40 |

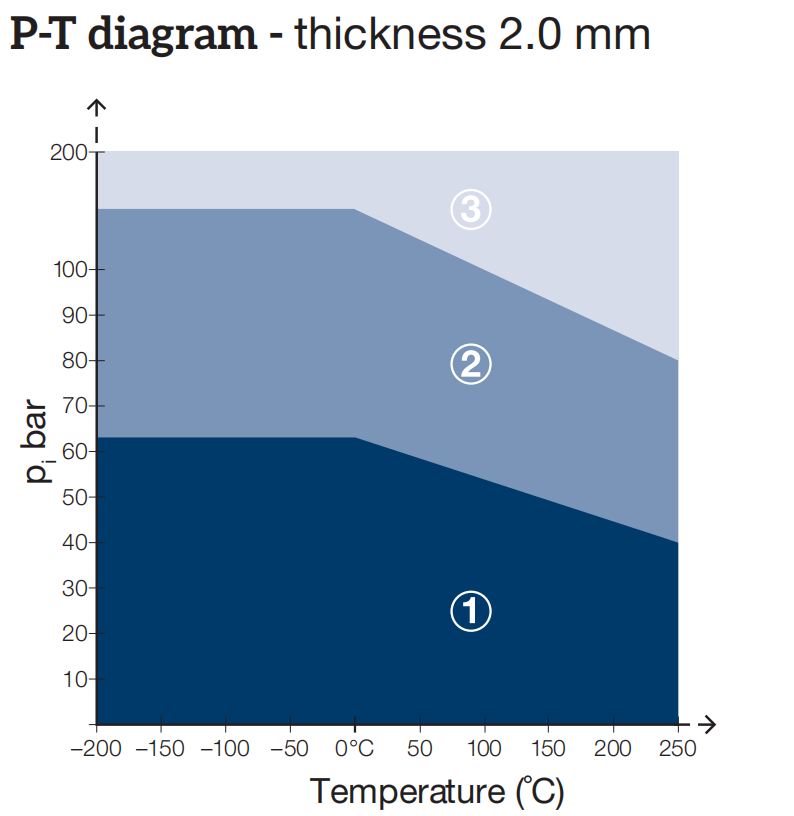

大小 | 1000 x 1000 mm， |
厚度 | 1.0 mm、1.5 mm、2.0 mm、3.0 mm |
公差 | 厚度 ± 10% 长度 ± 10 mm，宽度 ± 10 mm |
可根据要求提供其他厚度、尺寸和公差。
Copyright © 2023-2025 赫克尔密封技术（南京） 版权所有
