KLINGERSIL®C-4324 是一种经济型无石棉垫片，适用于广泛的应用。
合成高性能纤维的组合，与 NBR 粘合。
这种垫片材料适用于在较低压力和温度下的液体和蒸汽中。 耐水、油、碳氢化合物和许多其他化学品。
一般工业、化学、石油和天然气、能源、基础设施、纸浆和造纸、海运、汽车、食品饮料
DIN-DVGW, Elastomer-Guideline, WRAS approval, SVGW approval, DNV GL approval
压缩率 ASTM F 36 J | % | 10 | |
回弹率 ASTM F 36 J | % | 55 | |
应力松弛 DIN 52913 |
50 MPa,16 h / 175 °C |
MPa |
31 |
应力松弛 BS 7531 | 40 MPa, 16 h / 300 °C | MPa | 23 |
KLINGER 冷/热压缩 |
thickness decrease at 23 °C |
% |
10 |
泄漏率 λ | DIN 28090-2 | mg/s x m | 0.03 |
厚度增加ASTM F 146 |
油 IRM 903: 5 h / 150 °C |
% |
5 |
密度 | g/cm3 | 1.85 | |
平均表面电阻 | ρO | Ω | 1.04x10E13 |
平均比容电阻 | ρD | Ω cm | 4.3x10E11 |
平均介电强度 | ED | kV/mm | 12 |
平均功率因数 | 50 Hz | tan δ | 0.109 |
平均介电系数 | 50 Hz | εr | 9 |
导热系数 | λ | W/mK | 0.50 |

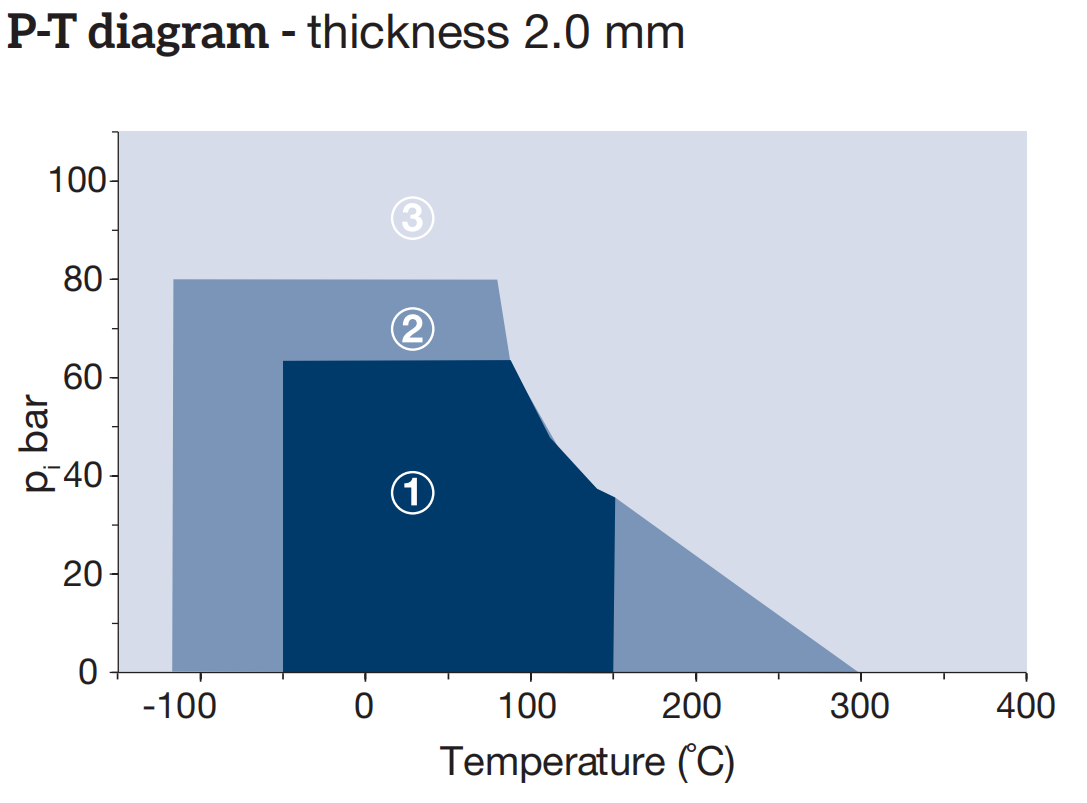

分类根据 BS 7531:2006 | Grade Y |
尺寸 | 1000 x 1500 mm, 2000 x 1500 mm |
厚度 | 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm |
公差 |
厚度公差根据 DIN 28091-1 |
可根据要求提供其他厚度、尺寸和公差。
Copyright © 2023-2025 赫克尔密封技术（南京） 版权所有
