KLINGERSIL® C-4430 具有出色的应力保持性和对热水和蒸汽的耐受性。
合成纤维的最佳组合，与 NBR 粘合。
耐高温水和蒸汽，以及油、气体、盐溶液、燃料、醇、中等有机和无机酸、碳氢化合物、润滑剂和制冷剂。
一般工业、化学、石油和天然气、能源、基础设施、纸浆和造纸、海运、汽车、食品饮料、饮用水等
BAM-tested, DIN-DVGW, DIN-DVGW W 270, DVGW VP 401,
Elastomer-Guideline, WRAS approval,TA-Luft (Clean air), DNV GL approval
Fire-Safe acc. to DIN EN ISO 10497,Fire-Safe acc. to ISO 19921
压缩率 ASTM F 36 J | % | 9 | |
回弹率 ASTM F 36 J | % | 55 | |
应力松弛 DIN 52913 |
50 MPa,16 h / 175 °C |
MPa |
39 |
应力松弛 BS 7531 | 40 MPa, 16 h / 300 °C | MPa | 31 |
KLINGER 冷/热压缩 | 23 °C 时厚度减少 300 °C时厚度减小 |
% |
8 |
泄漏率 λ | DIN 28090-2 | mg/s x m | 0.05 |
泄漏率 λ | VDI 2440 | mbar x l/s x m | 2.13E-05 |
厚度增加ASTM F 146 |
Oil IRM 903: 5 h / 150 °C |
% |
3 |
密度 | g/cm3 | 1.8 | |
平均表面电阻 | ρO | Ω | 4.1x10E13 |
平均比容电阻 | ρD | Ω cm | 4.5x10E12 |
平均介电强度 | Ed | kV/mm | 21.3 |
平均功率因数 | 50 Hz | tanδ | 0.03 |
平均介电系数 | 50 Hz | εr | 6.7 |
导热系数 | λ | W/mK | 0.38 |
分类根据 BS 7531:2006 | Grade AX |

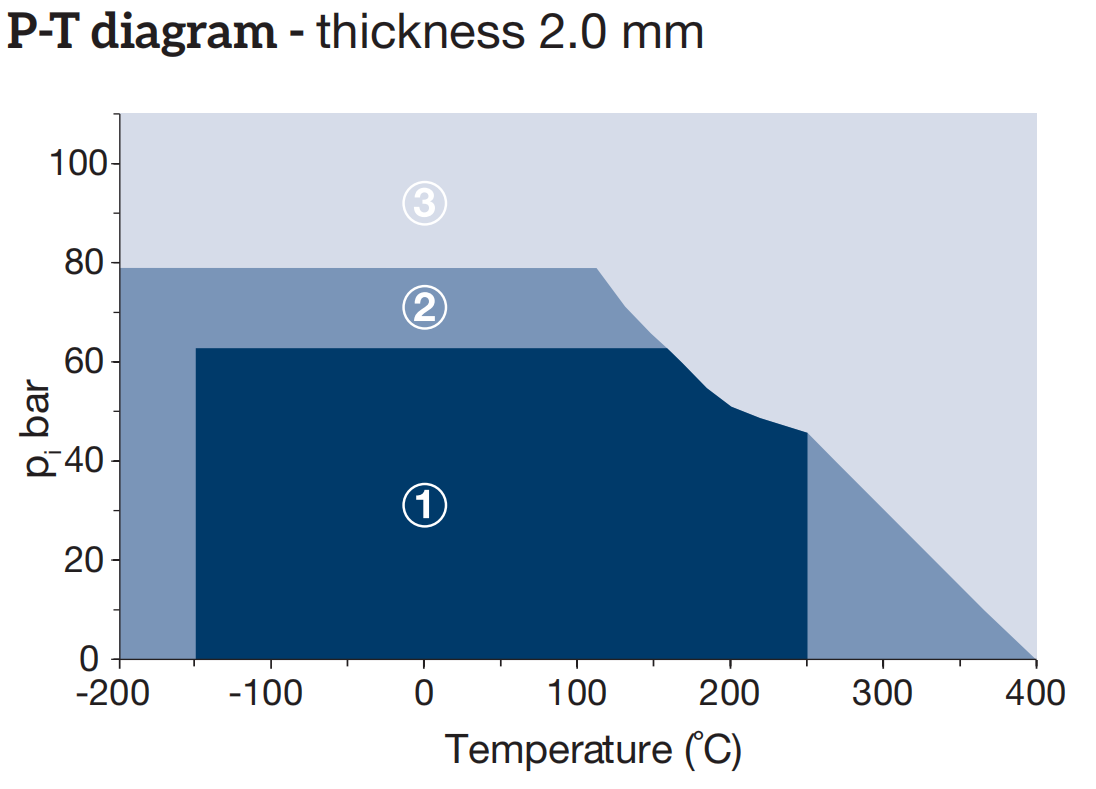

尺寸 | 1000 x 1500 mm, 2000 x 1500 mm |
厚度 | 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm |
公差 |
厚度公差根据 DIN 28091-1 |
可根据要求提供其他厚度、尺寸和公差。
Copyright © 2023-2025 赫克尔密封技术（南京） 版权所有
